CONTROLLO GIOCO VALVOLE (O GIOCO PUNTERIE)



   Smontare il contenitore del filtro aria come indicato qui



   Svitare e rimuovere il dado indicato dalla freccia rossa (chiave a bussola 10mm)

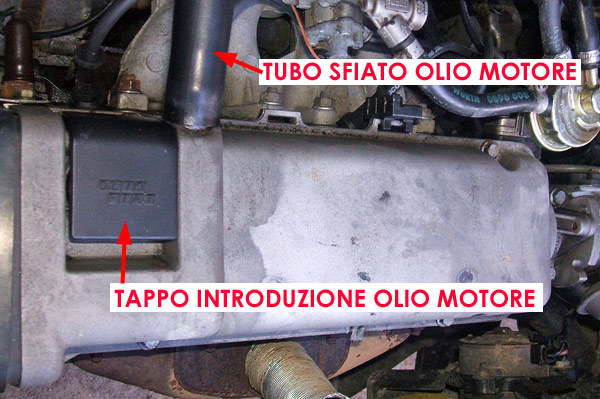

   Smontare l'air-box, rimuovere il tappo di introduzione dell'olio motore e il tubo di sfiato olio

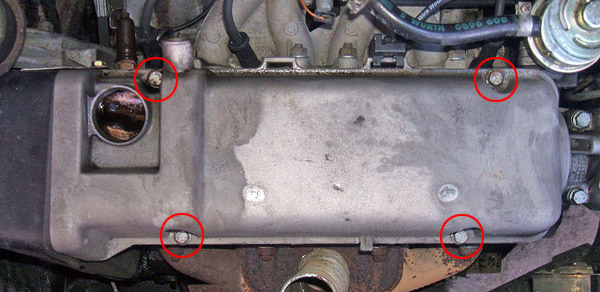

   Svitare e rimuovere le 4 viti cerchiate nell'immagine sotto (es.10 mm)









   Una volta rimosso il coperchio punterie possibile accedere all'albero di distribuzione

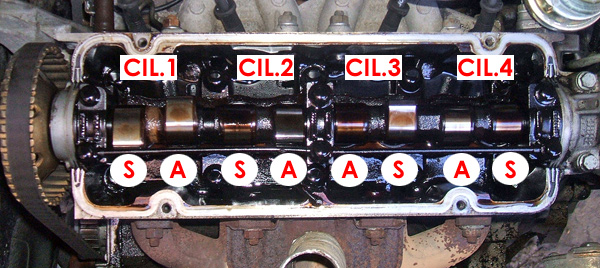

Nell'immagine sotto sono indicate le valvole di aspirazione (A) e scarico (S) per ogni cilindro (CIL.)

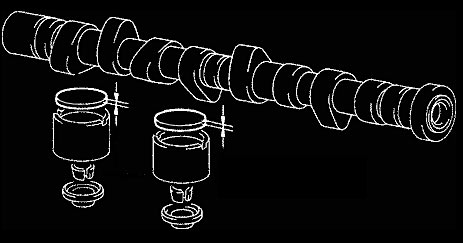

   Utilizzando uno spessimetro , misurare il gioco tra camme e punterie (col naso della camma rivolto in alto)











   I valori di riferimento sono 0,3 +/-0,05 mm per aspirazione e 0,4 +/-0,05 mm per scarico

Se si dovessero misurare valori fuori tolleranza occorre sostituire i piattelli calibrati con altri di diverso spessore in modo che la distanza camma-punteria rientri nei valori previsti.









La procedura di sostituzione illustrata molto bene in questo sito:  Regolazione gioco punterie
