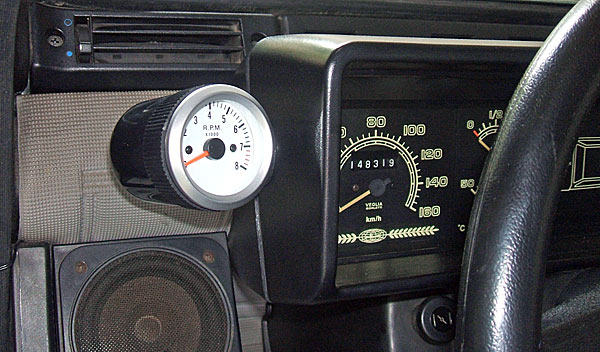

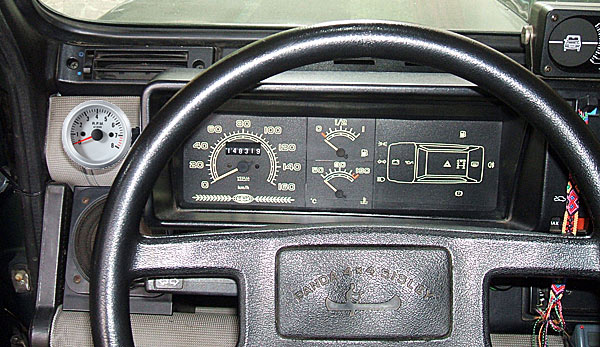

CONTAGIRI

Quello che segue solo un esempio di installazione tra le diverse possibili





Il contagiri pu essere trovato facilmente nei siti di vendita on-line e il costo pu variare da 10 (come in questo caso) fino a 40 e oltre.

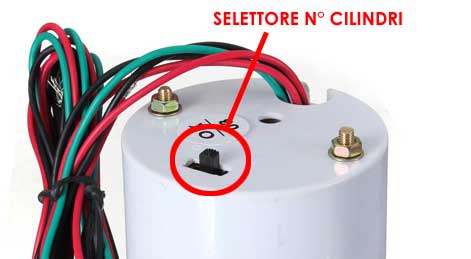

Oltre a selezionare il numero di cilindri (4,6,8) sul retro dello strumento ci sono i seguenti cinque fili da collegare:



1) Positivo strumento (sotto chiave)

2) Negativo strumento (collegato a massa)

3) Cavo segnale (collegato alla bobina)



4) Positivo illuminazione (sotto luci di posizione)

5) Negativo illuminazione (collegato a massa)

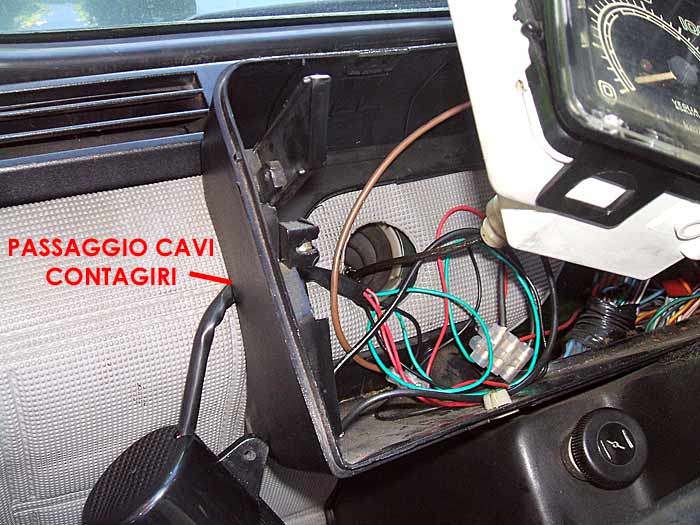

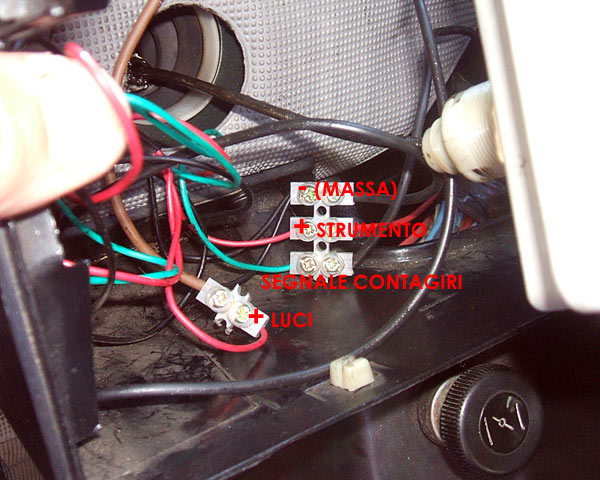

Il positivo strumento stato collegato immediatamente a valle del commutatore d'accensione ("blocchetto chiave accensione");

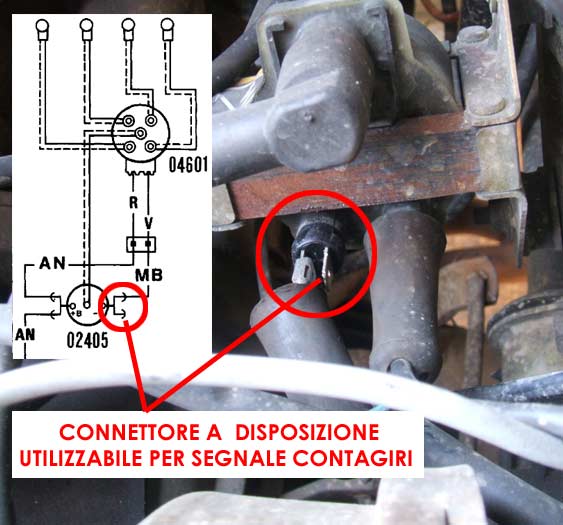

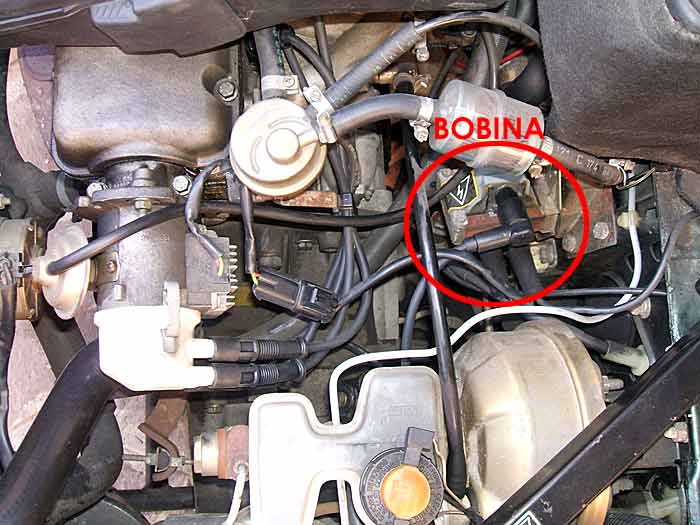

Il cavo segnale stato collegato al negativo del rocchetto di accensione ("bobina");

Il positivo illuminazione stato collegato alla lampada dell'orologio;

I negativi (massa) sono stati collegati al negativo dell'orologio;





























 Il presente articolo si riferisce a modelli con alimentazione a carburatore.

      Per i modelli con motori 1100 SPI il cavo di segnale deve essere collegato al PIN 23 della centralina

      Per i modelli con motori 1100 MPI il cavo di segnale deve essere collegato al PIN 4 della centralina



Regimi misurati dal contagiri



Minimo (a caldo): 800 giri/min

80 km/h (in 5a marcia): 2800 giri/min

90 km/h (in 5a marcia): 3200 giri/min

100 km/h (in 5a marcia): 3500 giri/min

110 km/h (in 5a marcia): 3800 giri/min

120 km/h (in 5a marcia): 4200 giri/min

130 km/h (in 5a marcia): 4600 giri/min
